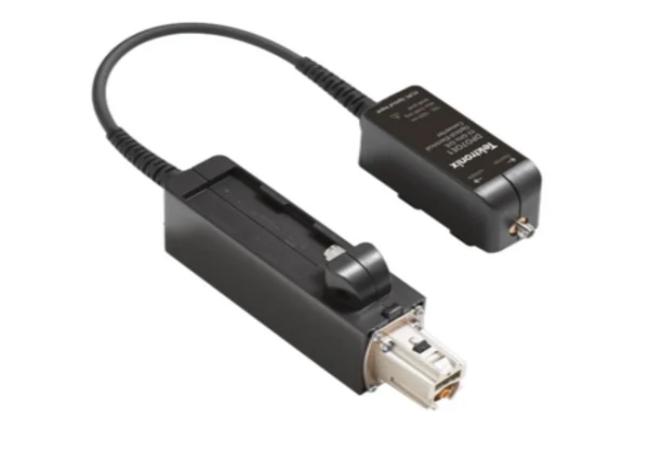

帶 DPO70000 實時示波器的 DPO7OE 系列光探頭可提供高性能，和設計人員所需高級調試功能以幫助全面排除最高速率達 56 GBaud 的 400G PAM4 信號的故障，并可縮短產品上市時間。這些探頭也可以用作帶有平坦響應濾波器的傳統 O/E，用于一般激光信號采集（其相應的最高帶寬達 33 GHz 或 59 GHz）。

技術規格

除另行說明外，所有技術規格均保證一致，除另外說明外，所有技術規格均適用于所有型號。1

1除另行指明外，所有光指標均在 1310nm 和 1550nm 波長上測試。另外對 DPO7OE1 在 850nm 波長上測試。

標稱特點

電帶寬 (-3 dB) 1

DPO7OE1：33 GHz

DPO7OE2：59 GHz

四階 Bessel Thomson 濾波器2

用戶指定

耦合

直流

波長范圍（選項 FC/PC）

DPO7OE1：750 nm ~ 1650 nm

DPO7OE1：850 nm、1310 nm、1550 nm（校準后）3

DPO7OE2：1200 nm ~ 1650 nm

DPO7OE2：1310 nm、1550 nm (校準后)3

波長范圍（選項 FC/APC）

1310 nm、1550 nm（校準后）3

DPO7OE1: 1260 nm ~ 1650 nm

DPO7OE2: 1200 nm ~ 1650 nm

光連接器類型

選項 FC/PC

FC/PC (FC 由可更換的 JAE 連接器確定)

選項 FC/APC

FC/APC

輸入光纖纖芯直徑（最大值）

示波器接口

ATI（1.85 mm RF 連接器）, TekConnect

1與 DSP 配合使用。

2濾波器為標準光基準接收機，對 DPO7OE1 的電帶寬 < 22 GHz，對 DPO7OE2 的電帶寬為 29.5 GHz。

3在運行用戶校準程序后，DPO7OE 系列在自定義波長上支持校準后的幅度響應。

光特點

上升時間 (10% ~ 90%)1

DPO7OE1：10.2 ps，典型值

DPO7OE2：7.5 ps，典型值

最大輸入功率（線性響應）

DPO7OE1：4 mW，典型值

DPO7OE2：2 mW，典型值

最大非破壞性輸入信號

DPO7OE1：8 mW，典型值

DPO7OE2：4 mW，典型值

輸入回波損耗

DPO7OE1：>19 dB，典型值

DPO7OE2：>27 dB，典型值

異常

3% 峰峰值（僅適用于 ORR 濾波器），典型值

輸出零（暗電平）（針對 > 25 GHz 帶寬的濾波器）

±（10 μW + 4% * | 垂直偏置 |），1310 nm 和 1550 nm

± (12 μW ± 4% * | 垂直偏置 |)，850 nm（僅限 DPO7OE1）

與偏振相關

DPO70E1（1310 nm 和 1550 nm 輸入）：最大值 ±0.3 dB

DPO70E2（1310 nm 和 1550 nm 輸入）：最大值 ±0.2 dB

直流垂直精度

±（25 μW+ [（0.04 + 連接器不確定度） * [（垂直讀數） - （垂直偏置）]]），典型值

DPO70E1：光噪聲，RMS

850 nm

濾波器	TekConnect		ATI
	典型值 (μW)	最大值 (μW)	典型值 (μW)	最大值 (μW)
未經濾波的 O/E 響應	13.51	17.62	17.92	19.40
平坦到最大值	20.05	27.90	35.66	38.40
用戶 12.6 GHz（針對 16.8 GBd NRZ）	12.09	15.64	11.61	16.35
用戶 21.0375 GHz（針對 28.05 GBd NRZ）	12.94	18.40	13.66	19.30

1310 nm

濾波器	TekConnect		ATI
	典型值 (μW)	最大值 (μW)	典型值 (μW)	最大值 (μW)
未經濾波的 O/E 響應	7.98	9.53	10.01	10.77
平坦到最大值	11.40	13.72	16.19	24.20
用戶 12.6 GHz（針對 16.8 GBd NRZ）	5.59	8.25	6.70	8.87
用戶 21.0375 GHz（針對 28.05 GBd NRZ）	7.47	9.70	7.88	10.44

1550 nm

濾波器	TekConnect		ATI
	典型值 (μW)	最大值 (μW)	典型值 (μW)	最大值 (μW)
未經濾波的 O/E 響應	8.15	10.08	10.65	11.44
平坦到最大值	11.74	14.66	16.64	25.60
用戶 12.6 GHz（針對 16.8 GBd NRZ）	5.91	7.87	6.94	9.27
用戶 21.0375 GHz（針對 28.05 GBd NRZ）	7.58	9.23	8.15	10.89

DPO70E2：光噪聲，RMS

1310 nm

濾波器	TekConnect		ATI
	典型值 (μW)	最大值 (μW)	典型值 (μW)	最大值 (μW)
未經濾波的 O/E 響應	11.8	13.8	16.8	18.8
平坦到最大值	11.8	13.8	16.8	18.8
用戶 12.6 GHz（針對 16.8 GBd NRZ）	8.3	10.3	8.3	10.3
用戶 29.5 GHz	不適用	不適用	12.5	15.3

1550 nm

濾波器	TekConnect		ATI
	典型值 (μW)	最大值 (μW)	典型值 (μW)	最大值 (μW)
未經濾波的 O/E 響應	13.8	15.8	18.8	20.8
平坦到最大值	13.3	15.3	19.3	21.3
用戶 12.6 GHz（針對 16.8 GBd NRZ）	9.3	11.3	9.3	11.3
用戶 29.5 GHz	不適用	不適用	14	16.8

1在 ATI 通道上從平坦到最大濾波器。

兼容性

兼容的泰克示波器

DPO70000SX, DSA/DPO70000D, MSO/DPO70000DX, MSO/DSA/DPO70000C

溫度

溫度

工作狀態

10 °C ~ +40 °C

非工作狀態

-22 °C ~ +60 °C
