什么是1024QAM？

正交幅度調制QAM（Quadrature Amplitude Modulation）是無線通信技術中一種常用的數字信號調制，是相位調制和幅度調制的組合。QAM是將信號加載到2個正交的載波上（通常是正弦和余弦），通過對這兩個載波幅度調整并疊加，最終得到相位和幅度都調制過的信號。這兩個載波通常被稱為I信號，另一個被稱為Q信號，所以這種調制方式也被稱為IQ調制。在數字信號調制中，星座圖通常用于表示QAM調制二維圖形。而星座圖上點的數量，決定了每個符號傳輸?shù)谋忍財?shù)。1024-QAM，1024是2的10次方，每個符號能傳輸10bit的數據。因此，作為比256-QAM更高階的1024-QAM，數據傳輸?shù)姆逯邓俾蔬M(jìn)一步提高25%。802.11ax也就是Wi-Fi 6已經采用了1024QAM調制方式，而5G在R17版中也在FR1頻段引入了1024QAM，在R16及之前，F(xiàn)R1頻段的上、下行的最高階調制都為256QAM。

為什么需要1024QAM？

5G FR1為什么需要引入1024QAM呢？1024QAM調制技術具有很多優點，比如高階調制擁有更高的傳輸速率、較好的信號質量、較低的誤碼率等?？蓮V泛應用于無線通信、衛星通信、數字電視等場景。

1024QAM在實現諸多優點的同時，對產品研發及射頻測試也帶來了更多的挑戰，比如更高階的調制，要求需要更好的SINR、更好的信道條件，以及射頻測試中需要測試儀器具有更嚴格的信號解調能力。

1024QAM 3GPP規范主要內容體現

在定義5G NR物理信道與調制的3GPP 38.211規范的第5章“Generic functions”（通用函數）中給出了5G NR FR1 PDSCH 的1024QAM調制映射函數，10個bit元組映射到復數值調制符號d(i)，映射公式如下：

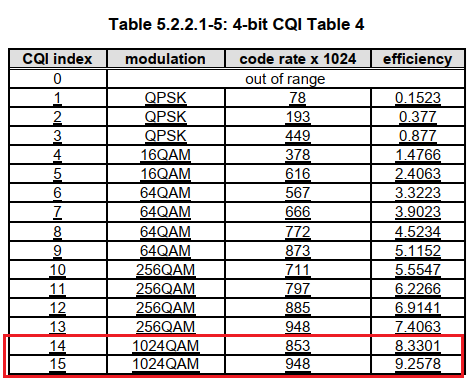

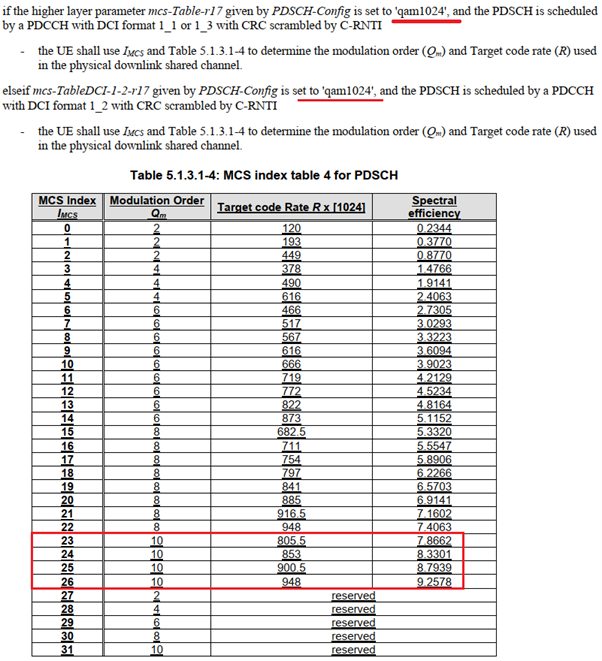

在3GPP 38.214規范的第5章中，從R17開始更新了1024QAM的MCS表【Table 5.1.3.1-4: MCS index table 4 for PDSCH】，給出了1024QAM的MCS Index值和具體碼率，另外規范也更新了1024QAM的4-bit CQI表【Table 5.2.2.1-5: 4-bit CQI Table 4】：

在3GPP 38.521規范的第7章中，“Maximum input level”已增加1024QAM的測試要求，也即代表1024QAM已納入正常的射頻測試項目中，針對此測試需求，測量儀表端也是需要做相應的更新或升級。

UE端的1024QAM研發狀態

從公開信息可以了解到，目前三星和高通已成功完成了5G NR FDD/TDD 1024QAM的相關測試驗證，下行鏈路傳輸速度比目前256QAM提高了20%以上。測試配置條件為20 MHz帶寬、2.1GHz的FDD和3.5GHz的TDD頻段，基于高通驍龍X75 5G芯片平臺，測試傳輸速率可達到485Mbps。

安立MT8000A支持1024QAM測試方?

MT8000A支持5G NR 1024QAM測試。MT8000A是一款用于射頻、協議、波束測試及波束賦形評估的一體化測試平臺。除了支持模擬開發5G芯片和終端所需的SA與NSA模式的基站功能之外，它還支持最新技術，如用于增加Sub-6GHz頻段數據傳輸速度的2CC+4x4 MIMO，以及用于實現寬帶毫米波的8CC+2x2MIMO。而針對R17新增加的1024QAM測試，MT8000A已經開發出對應的測量選件【MX800010A-022 NR DL 1024QAM】。
