信噪比（SNR）是通信系統中衡量信號質量的一個重要指標，在不同的應用場景下，信噪比有不同的定義方式。本文以單載波通信系統為例，給出了幾種常見的信噪比定義，并分析了不同定義之間存在的數量關系。同時，本文還揭示了信噪比與另一個衡量信號質量的重要指標——EVM——之間的關聯。

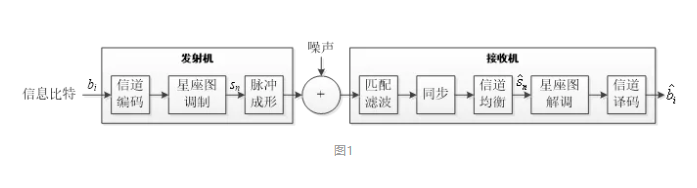

1 圖1演示了一種典型的單載波通信系統。系統由三部分組成：發射機、信道和接收機。
在發射機部分，信息比特先進行信道編碼，然后進行星座圖調制，映射為星座圖上的星座點符號，經過脈沖成形之后送入信道。
信道部分只考慮噪聲。噪聲有兩個來源：器件自身產生的噪聲和外部的環境噪聲。在頻域來看，噪聲通常表現為平坦的白噪聲，其雙邊功率譜密度記為。
在接收機部分，接收信號依次進行匹配濾波、同步、信道均衡、星座圖解調和信道譯碼，恢復出原始的信息比特。
匹配濾波和脈沖成形時均采用滾降系數為的根升余弦濾波器，兩者合成一個升余弦濾波器，使得無碼間串擾傳輸成為可能。此外，匹配濾波還兼有低通濾波的作用，可以抑制混入接收信號的噪聲。
信道均衡模塊恢復出的軟符號散布在標準星座點附近，星座圖解調模塊可以根據軟符號進行硬/軟判決，產生硬判決比特或者軟信息，便于譯碼器譯碼。
請注意，圖1只反映了單載波通信系統的基帶部分，中射頻部分未包含在圖中。

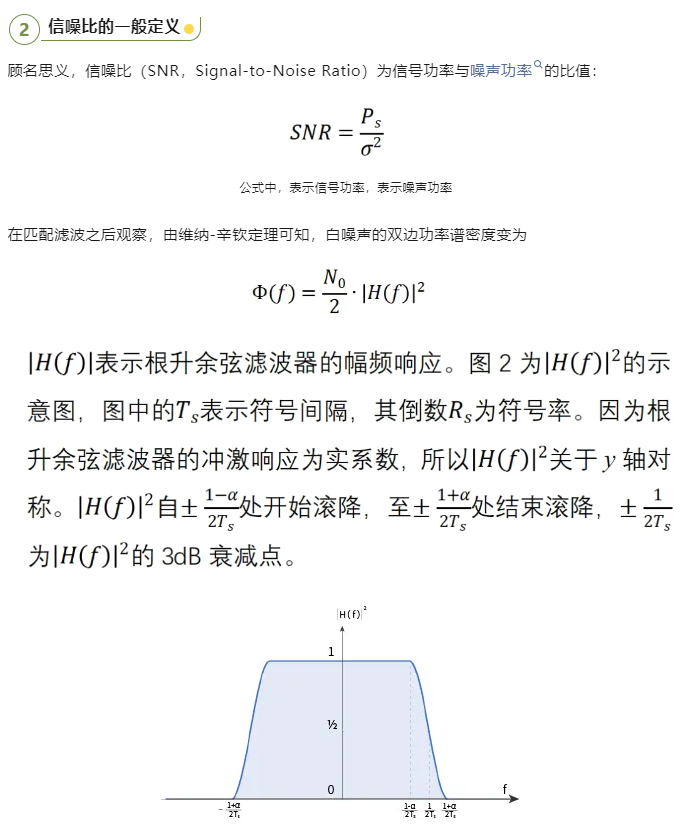

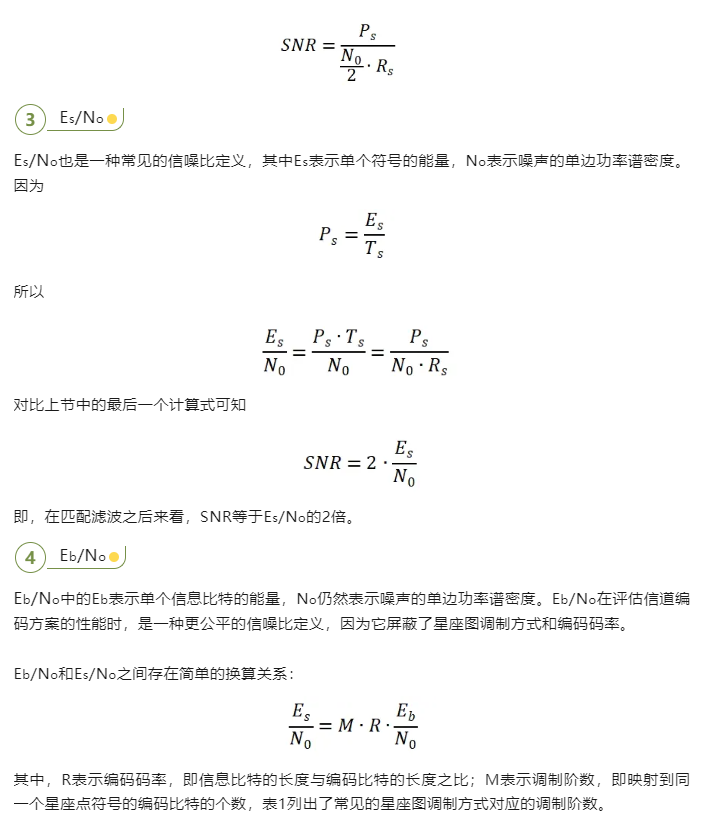

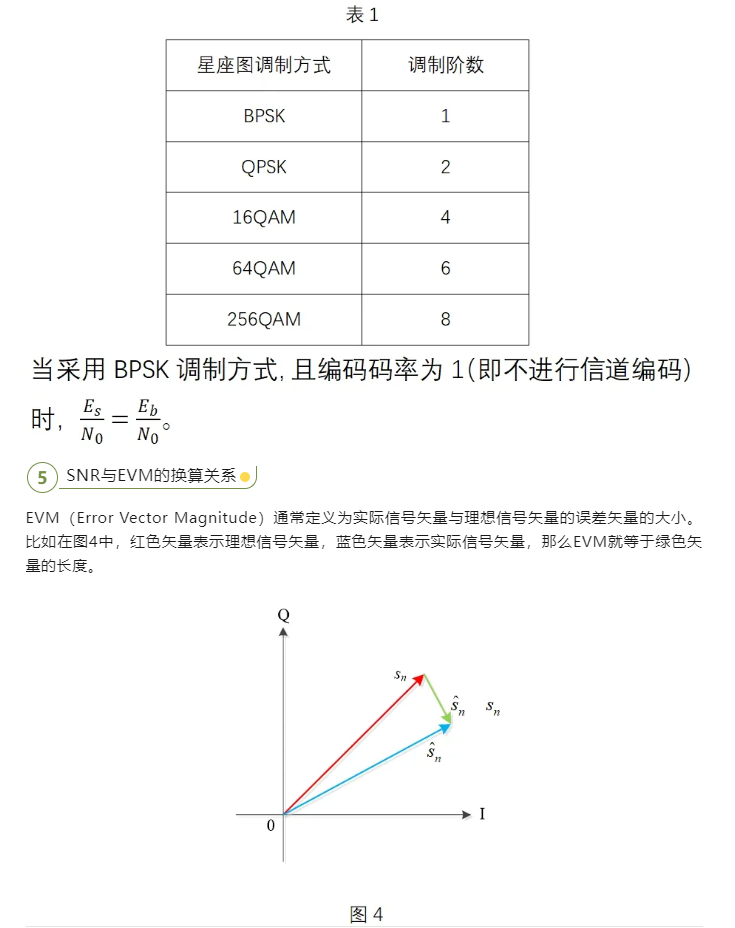

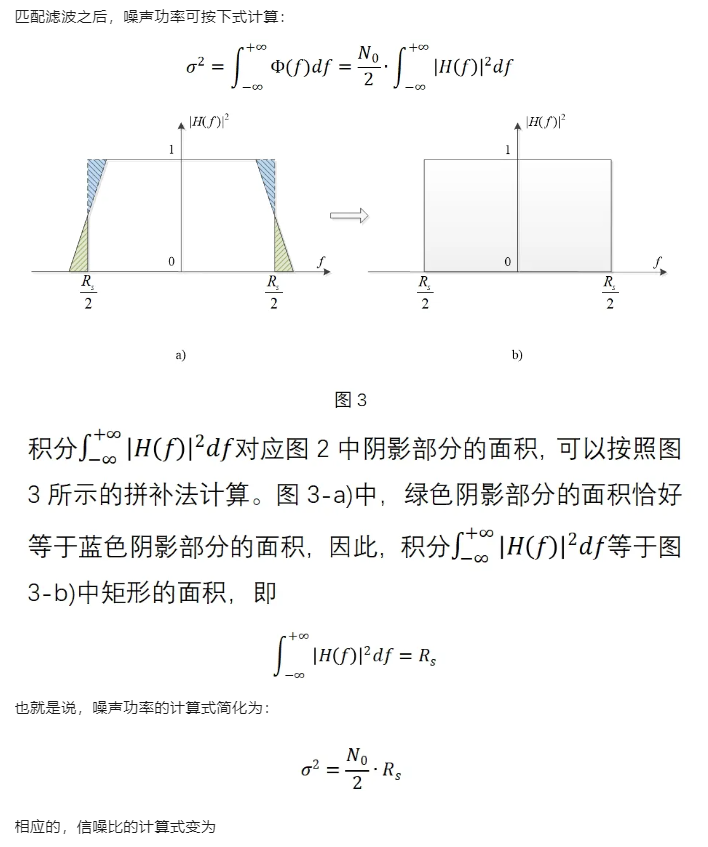

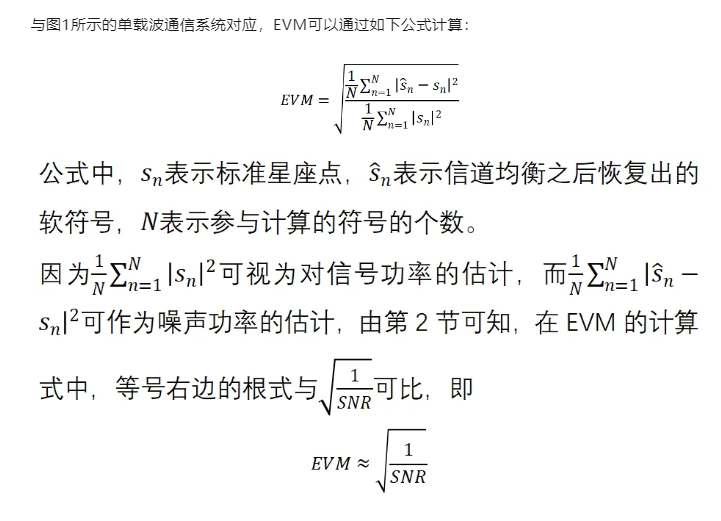

EVM的測試
EVM是衡量數字調制信號傳輸質量的一個重要參數，它反映了實際接收到的信號與理想?yún)⒖夹盘栔g的矢量差。在通信系統中，EVM測試對于評估發射機的調制性能至關重要。
