購買電源時，尤其是可編程直流電源時，了解并考慮電源的各種功能和規格至關重要。直流可編程電源是許多領域的標準配置，包括研發、制造測試、質量控制實驗室或過程控制系統。忽視關鍵功能可能會導致代價高昂的錯誤、項目延誤，甚至需要完全更換電源。

在這篇博文中，我們將深入探討直流可編程電源的基本功能和規格。這些考慮因素將確保您選擇最適合您需求的儀器，并避免計劃外的成本和延誤。

這是完整應用說明的濃縮版， 為您的下一個直流可編程電源做出明智的選擇。

了解功率、電壓和電流額定值

選擇可編程直流電源時，主要考慮因素是功率范圍，它確保電源具有足夠的電壓和電流輸出。您應該選擇容量比被測設備 (DUT) 和負載電路所需的最大功率多 10% 到 20% 的電源。這種多余容量可在出現任何意外負載情況時提供安全裕度。例如，動態負載變化（例如啟動浪涌或需求突然增加、過熱或磨損加?。?。

面向未來也至關重要。您應該考慮未來產品的功率要求，以避免以后過多的資本投資。

可編程直流電源精度的重要性

電源的精度是多方面的。它包括輸出精度、負載調節、穩定性、標準合規性和校準可追溯性。

為了實現高精度，遠程感應至關重要。這可確保編程電壓完全施加到負載，從而補償測試引線上的任何電壓降。遠程感應功能至關重要，尤其是當負載需要大電流時，這會導致電壓大幅下降。對于校準目的，了解電源的總精度規格是關鍵。高置信度校準通常需要至少 1:4 的不確定度比率，最好是 1:10。

輸出特性

當以變化的電壓向 DUT 提供最大功率時，電源的輸出特性至關重要。有兩種類型：矩形和輸出特性。

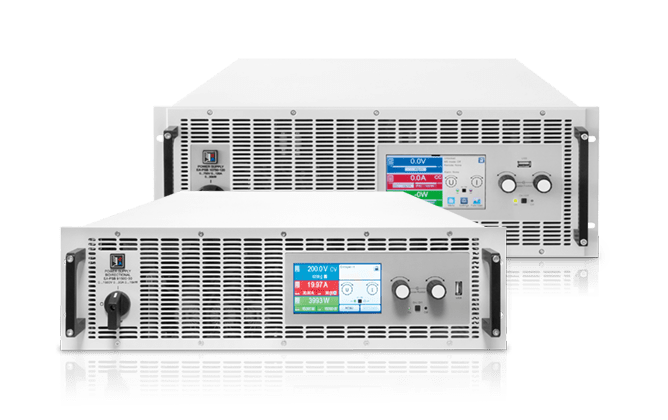

自動量程可編程直流電源（如 EA Elektro-Automatik 生產的電源）可以從最大額定電壓到該電壓的一小部分提供滿額定輸出功率。與矩形輸出電源相比，這提供了顯著的節省和多功能性。

• 起始范圍：EA Elektro-Automatik 的自動量程解決方案起始功率僅為 160W。
• 上限：這些解決方案可擴展至 480 kW，表明 EA Elektro-Automatik 可滿足廣泛的功率需求。
• 電壓范圍：真正的自動量程功能可在額定輸出電壓的 33% 下提供全功率。這意味著電源即使在最大輸出電壓的三分之一下也能提供全功率。

波形生成能力

一些測試程序需要生成自定義功率波形或模擬電源。雖然常見的解決方案是使用函數發生器和電源，但一些可編程直流電源配有內置函數發生器。

以下是內部函數發生器相對于外部函數發生器的一些優點：

• 無需額外設備，測試設置更簡便
• 安全性以及避免將低功率信號發生器用于高功率儀器
• 限制所需設備數量的成本效益
• 模擬負載條件和噪聲源的動態測試

用戶界面和可訪問性

友好的用戶界面對于高效監控和控制至關重要。尋找具有寬視角和直觀訪問功能的顯示器。用戶界面演示有助于展示產品編程和故障排除的簡易性。

并行輸出，靈活性

如果您的應用需要更高的電流輸出，請考慮可以安全并聯多個設備的電源。此功能可提供更大的靈活性，并確保電源之間的負載分配均勻。

以下是確保安全性和功能性的一些并聯規則：

• 共享總線：使用主輔總線系統最多可以并聯連接 64 個 EA-10000 系列電源和負載。
• 設備組合：系統可由同電壓等級、同類型的設備任意組合而成。
• 電氣隔離的共享總線接口：每個設備都有一個電氣隔離的共享總線接口，通過允許設備安全地共享負載要求來提供安全性。
• 全動態范圍運行：整個機架可全動態范圍運行，確保系統能有效處理動態負載變化。
• 一機控制：通過一臺設備即可控制整個系統，簡化了并機系統的管理。

這些規則旨在確保設備并聯時能夠安全有效地運行，為廣泛的應用提供必要的電力。

自動控制接口

對于自動化測試系統，所選電源應具有必要的接口，如以太網、USB、CAN、Profibus 和 Modbus。這種靈活性允許與各種控制系統（無論是 PC 還是 PLC）無縫集成。

節能效率和再生能力

效率是關鍵考慮因素，尤其是功率因數和能量回收。具有再生能量回收功能的電源（例如 EA-PSB 雙向直流電源或 ELR 再生直流電子負載）可以顯著降低公用事業成本和冷卻要求。

此外，雙向可編程電源既可以用作電源，又可以用作電子負載，從而可能減少對額外設備的需求。

確保電源的未來發展

在投資電源時，請考慮電源的使用壽命和空間的未來需求。在可再生能源等快速發展的行業中，選擇能夠適應不斷變化的測試需求的電源至關重要。模塊化系統提供了根據需要進行升級的靈活性。

綜上所述

選擇合適的可編程直流電源需要仔細考慮各種規格和功能。當您了解未來在以下方面的需求時，您可以做出明智的投資，滿足您的測試和運營需求：

• 精度要求
• 輸出特性
• 噪音水平
• 保護功能
• 用戶界面
• 靈活性
• 控制接口
• 效率
• 輸入功率范圍
• 空間要求
• 未來保障考慮

EA Elektro-Automatik 擁有豐富的電源產品和專業知識，可以指導您針對特定應用做出最佳選擇。如需了解更多信息，請閱讀完整的應用說明《為您的下一個直流可編程電源做出明智的選擇》。

聯系我們的團隊獲取更多信息或索取有關 EA 10000 系列電源或電子負載測試設備的報價。
