什么是Wi-Fi 6 & 7

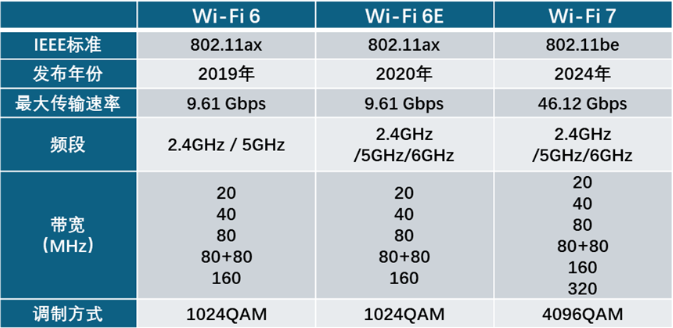

Wi-Fi 7 是 新一代的Wi-Fi 標準。相對于上一代的Wi-Fi 6 /6E，帶來了更快的數據傳輸速率。下面的表格總結了他們之間的主要區別：

發射設備功率測試：CCDF

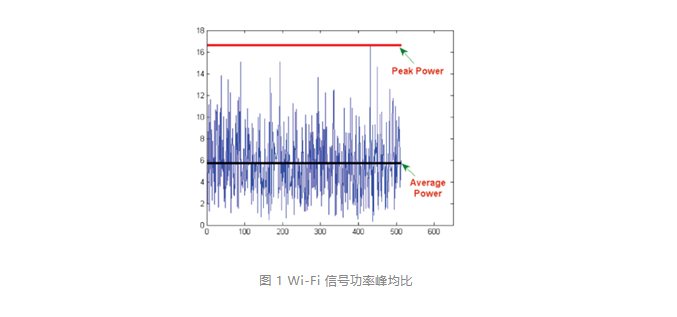

對于數字調制信號，信號在時域的表現形式一般為類噪聲信號，工程師往往用信號的峰值/均值功率比（峰均比 PAPR），也就是峰值因子（Crest Factor，以下簡稱CF），來評估信號的調制結果，及例如濾波器和放大器等關鍵器件的性能指標。CF可以在時域或者頻域測量中得到。由于信號的峰值功率分布為隨機性，所用測量設備的采樣速率大小，會對測試結果有很大的影響。采樣率越高，對應的時域分辨率越高，峰值功率的采樣也就越準確。

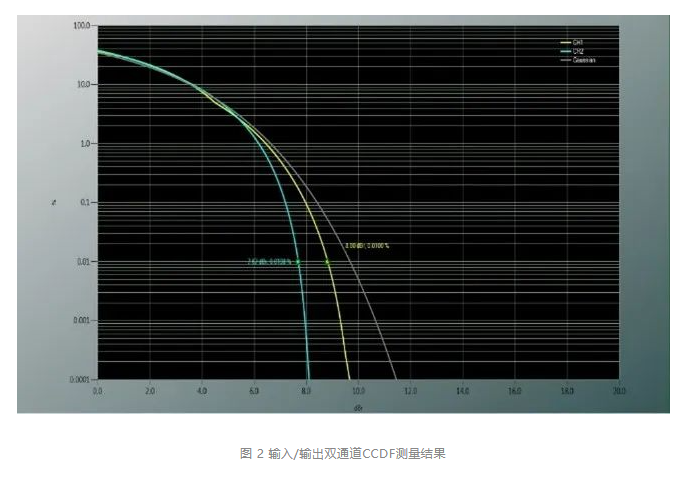

在研發中，工程師還常常關心不同幅度隨時間的分布函數，稱為CCDF（互補累計分布函數）。CCDF用來評估OFDM調制的多載波系統的峰值功率特性。下圖是Wi-Fi 6信號的CCDF測量結果，橫軸代表的是超過均值功率的dB值，縱坐標代表的是功率值出現的概率。

CCDF和CF的測試，常用到頻譜分析儀或者示波器。但對于像Wi-Fi這樣頻率高、帶寬寬的信號，上述方法的測試成本太高。并且受限于頻譜分析儀的中頻采樣率，以及實際應用中對多通道的并行測試要求（輸入/輸出功率監測，或者多天線設備的功率測量），因此采用高性價比的寬帶峰值功率計，成為了研發和產線應用的首選。

時域脈沖參數測試

Wi-Fi信號的數據包采用時域slot發射模式，也就是脈沖調制波形。通過測量Wi-Fi的時域脈沖波形參數，可以驗證數據包的傳輸時間，功率變化，波形失真等。對于Wi-Fi信號的時域脈沖參數測試，可以使用寬帶峰值功率計測量。

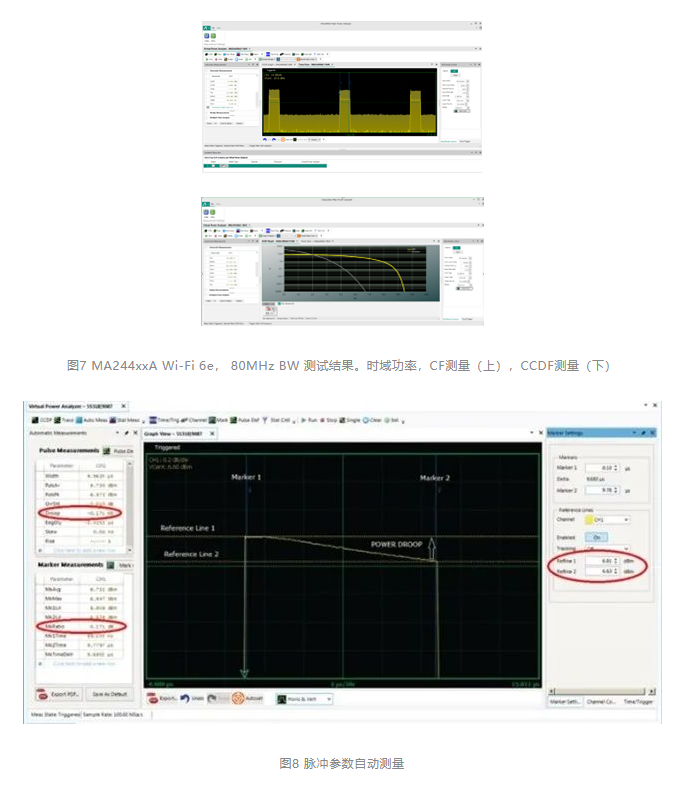

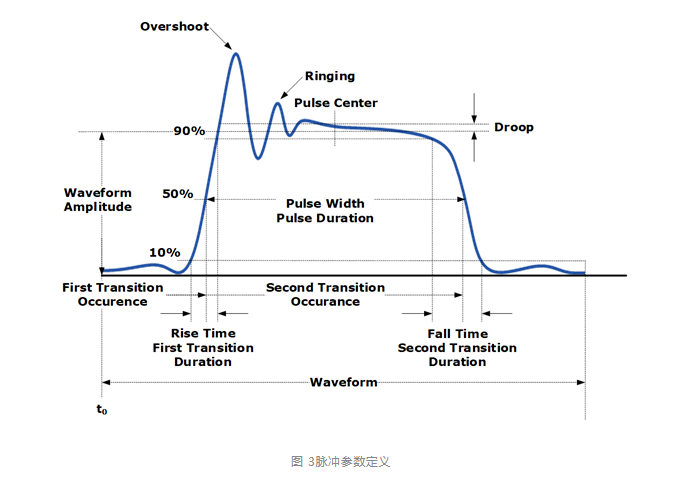

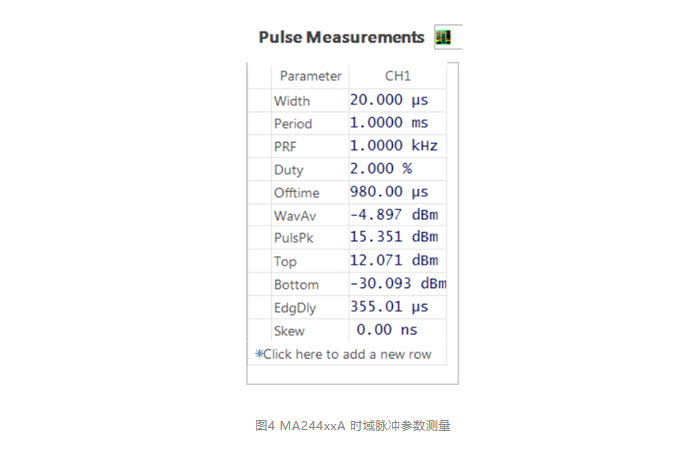

常見的脈沖參數包括時間參數和功率參數，如下圖所示的單脈沖包絡的參數定義，這些參數特別對于研發階段，對優化Wi-Fi發射單元器件特性，編碼方式等都有重要的指導意義。安立公司在峰值功率計測量中，加入了脈沖參數自動測量功能，主要的脈沖參數測量結果以列表方式給出。

由于發射機的發射功率會隨著工作溫度升高而降低。在評估Wi-Fi發射機多數據包發送的功率一致性，也采用時域脈沖功率測量，測量多個周期的相對發射功率變化。

安立的功率測量軟件提供可視化的脈沖測量結果顯示，并可自動測量多個脈沖周期的發射功率變化。如下圖測試結果，功率測量軟件自動檢測到14個脈沖信號，并自動測量出這些脈沖信號功率和時間參數，從而分析發射機的發射功率一致性。

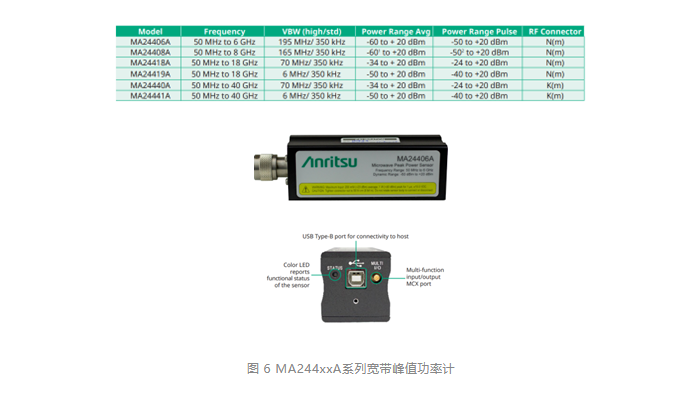

安立MA24406A/24408A系列寬帶峰值功率計，具備寬帶195MHz/165MHz VBW，以及高達10GS/s 的有效采樣率（重復隨機采樣），達到了100ps的時間分辨率，使得峰值功率捕獲效率更高，測試精度更高。特別適合Wi-Fi 6 ，以及Wi-Fi 7信號的功率測試。

峰值功率計的VBW帶寬決定了功率測量的響應速度，即檢波器的上升時間。對于幅度快速變化信號，VBW越大，功率測量精度越高。同樣對于數字調制信號的峰均比以及CCDF測量，大VBW帶寬能夠保證測量結果的準確性。

MA244xxA采用USB接口和PC連接，在一臺電腦上實現多通道的并行功率測試。從而實現研發，以及產線的多通道測試需求。MA244xxA配套功率分析軟件，功能豐富，操作靈活。不僅具備脈沖的時域波形以及CCDF測量，同時支持脈沖識別和脈沖參數自動測量。

MA244xxA 內部采樣率為100MSa/s，而通過隨機重復采樣技術，采樣率可以達到10GSa/s，對應的時間分辨率可達100ps，以及最快上升時間可達3ns （MA24406A）。

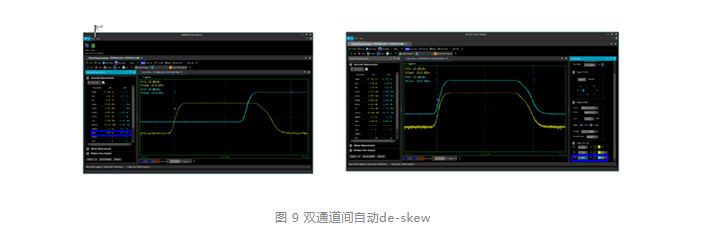

支持最多8通道擴展和同時測量，得益于100ps的超高時間分辨率，MA244xxA能夠在通道間自動補時間延時，使得每個通道的時間測量參考點位置相同。
