前段時間上海的科技盛會很多，2024 世界人工智能大會（“WAIC”）和MWC（世界通信大會）大家都去看了嗎？兩個展會都是深度結合人工智能。
這么熱的天，能去現場的，一定都是純“AI”戰士吧?。ㄍ?zhèn)€梗哈哈）
當然 小k 也關注到大會上各家CEO 對 AI 模型開源不開源的問題是爭論不休，不管開不開源，像ChatGPT、文心一言、作業輔導（輔導作業的家長要不要了解一下哈哈）等AI 工具，AI大模型訓練肯定是必不可少。這就衍生出了一種新型的數據中心，我們把它稱之為算力中心。區別于傳統以存儲為主要目的的數據中心，算力中心顧名思義就是以計算為主要目的的數據中心。依賴于GPU強大的并行計算能力和大規模GPU級聯實現一個算力的提升。GPU的級聯對于800G光模塊甚至更高速率的光模塊需求量都是非常巨大的。所以，人工智能的火熱不僅帶動了高速互連技術（400G/800G Ethernet、PCIe、DDR 等高速總線技術），也帶動了整個光通信領域（400G、800G 光模塊）！
接下來的日子，小k 在各個數據速率中迷失了。因為小k 發現，以前一直記在心中的“比特率”=“波特率”這個知識點有點不夠用了？因為在很多場合下，“比特率”≠“波特率”了！波特率和比特率有什么不同呢？
還是先復習一下這兩個在通信領域很重要的概念，也許就能發現問題的答案！
01
比特率是什么意思?
比特率(Bit Rate)是比特的傳輸速率，也就是通信系統時間內的信息傳輸速率，單位是比特／秒(bit/s)。比特率是指每秒傳送的比特位數（即 0 或1）。常見的單位有kbps，Mbps，Gbps等等。通常也稱之為信號速率。比特率越高，每秒傳送數據就越多。
AI時代下，數據量的飛速增長已經變成了一個巨大的挑戰。為了避免很快出現瓶頸，我們需要提高比特率效率。
02
波特率是什么意思？
波特率是指每秒鐘傳送碼元符號的個數，是衡量數據傳送速率的指標。單位為Baud。當信號是非歸零碼（NRZ）的時候，比特率就等于波特率了。（哈哈，小k 也是這么覺得?。┍热缯fUSB3.0的信號速率是5Gbps，那么，這里說的就是它的比特率是5Gbps，又因為它是NRZ編碼信號，那么它的波特率也就是5GBaud。但是在NRZ信號中很少說波特率。

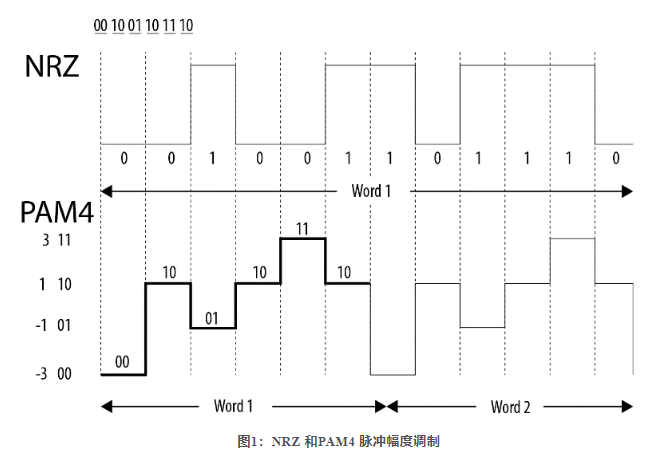

但是隨著信號速率越來越高，比如Ethernet和PCIe都開始采用PAM4這類信號了。在上期的“讓高端示波器不再高不可攀”的文章中，小k 也提到了下一代技術浪潮，主要都會采用PAM4 調制。PAM4 采用的是 4電平（00、01、10、11），在每一個符號中包含2 bit的數據。比如 PCIe 6.0的信號速率為 64 Gbps，那它的波特率就是 32 GBaud。這只是用PAM4來舉例子，如果是PAM8、PAM16等等調制信號依此類推即可。
哈哈，相信大家都從上面的文字中，發現了“比特率”≠“波特率”的原因！原來是信號數字調制的原因！
總結：
波特率和比特率之間存在一定的關系。在理想情況下，波特率等于比特率。也就是說，在每個波特（信號變化）中傳輸一個比特的情況下，波特率和比特率是相等的。但是，對于某些調制技術和編碼技術（PAM4、QPSK 等），一個波特可能傳輸多個比特的信息，因此波特率不等于比特率。
上面舉了5Gbps USB3.0 的例子，
現在光通信這么火，
再舉個光通信的信號例子吧！
光通信中我們現在實際上使用兩種不同的速度。
第一種是以每秒比特數為單位的比特率 ftx，也稱 為“傳輸速率”。
第二種是符號率 S，表示每秒傳輸?shù)姆枖?shù)，單位為波特。它也因此通常被稱為“波特率”。Nsymbols 是按字母順序的符號數量，符號率的計算公式如下：
我們以QPSK 公式為例，如果信號也被偏振復用，那么這個結果要除以2。以一個 100Gbps QPSK 信號為例，符號率 S = (100 Gbps) / (2 比特/符號 ) / ( 2 偏振 ) = 25 GBaud。
小k 這下是終于搞清楚各路信號的比特率和波特率的關系和區別了。作為一家專業的電子測量儀器公司，小k也想起來了一個客戶關心的問題，該如何選擇合適的儀器帶寬來測試這些數字通信的高速信號呢？
備注：在數字通信領域，帶寬同樣是最重要的性能參數，它反映了通信速度的快慢或通信信道°容量的大小。數字通信中的“帶寬'是指數字信號的傳輸速率，即每秒傳送的比特數，簡稱位率或比特率，其單位是b/s或bps。
儀器帶寬選擇經驗法則

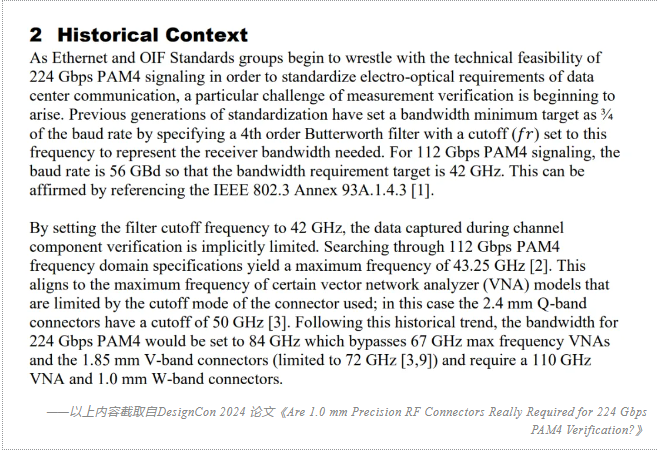

在 DesignCon 2024 上，發現了一篇很好的論文，直接上結論吧！
總結一下的話就是：

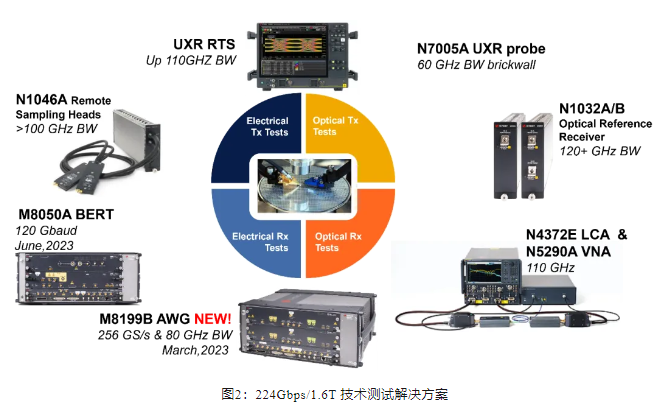

1. 目前比較熱的單通道224Gbps，PAM4調制，單通道波特率為112GBd 。用戶測試用的采樣示波器需要的帶寬為112GBd* ? =84GHz。 2. 224 Gbps驗證時最好使用110G VNA，如果只測試鏈路的插損值，通常選用＞56GHz的VNA即可。 友情提醒：以上經驗法則僅適用于高速以太網測試時采用的矢網和采樣示波器。關于測試PCIe /USB /DDR 等高速信號的示波器帶寬選擇這塊，請大家根據信號的上升時間的經驗公式來選擇合適的測試帶寬，或者直接留言告訴我們來幫你選擇！ 再說一個小技巧， 譬如我們家的BERT, 你需要產生多少速率的信號，就選擇支持對應速率的誤碼儀就行。目前我們最高性能的誤碼儀M8050A 中的PG M8042A 可以產生120GBaud 信號。還是BERT好選啊！ 所以是德科技應該是目前業內為數不多具有完整的針對224 Gbps / 1.6T 技術的測試解決方案的測試商！畢竟如此高的比特率，對儀器的帶寬要求真的不是一般高??！

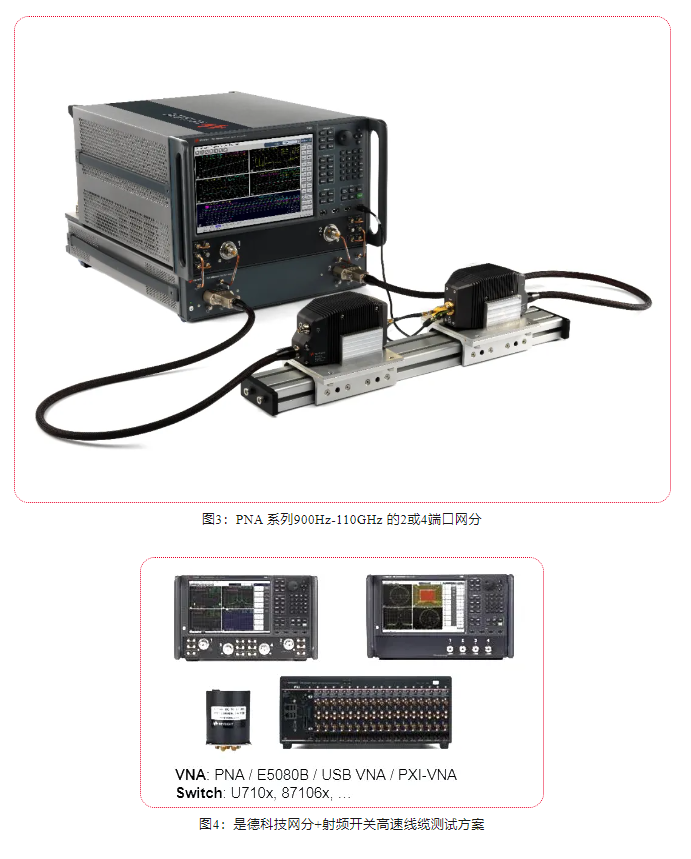

咳咳，論文中提到的110GHz VNA， 不就是我們的N5290A嗎？小k 猝不及防又插入了一個產品廣告！聽說現在很多做高速線纜、連接器的廠家在用PXI 矢網或者臺式矢網+射頻開關的測試方案，有興趣了解的歡迎在評論區給小k留言！
